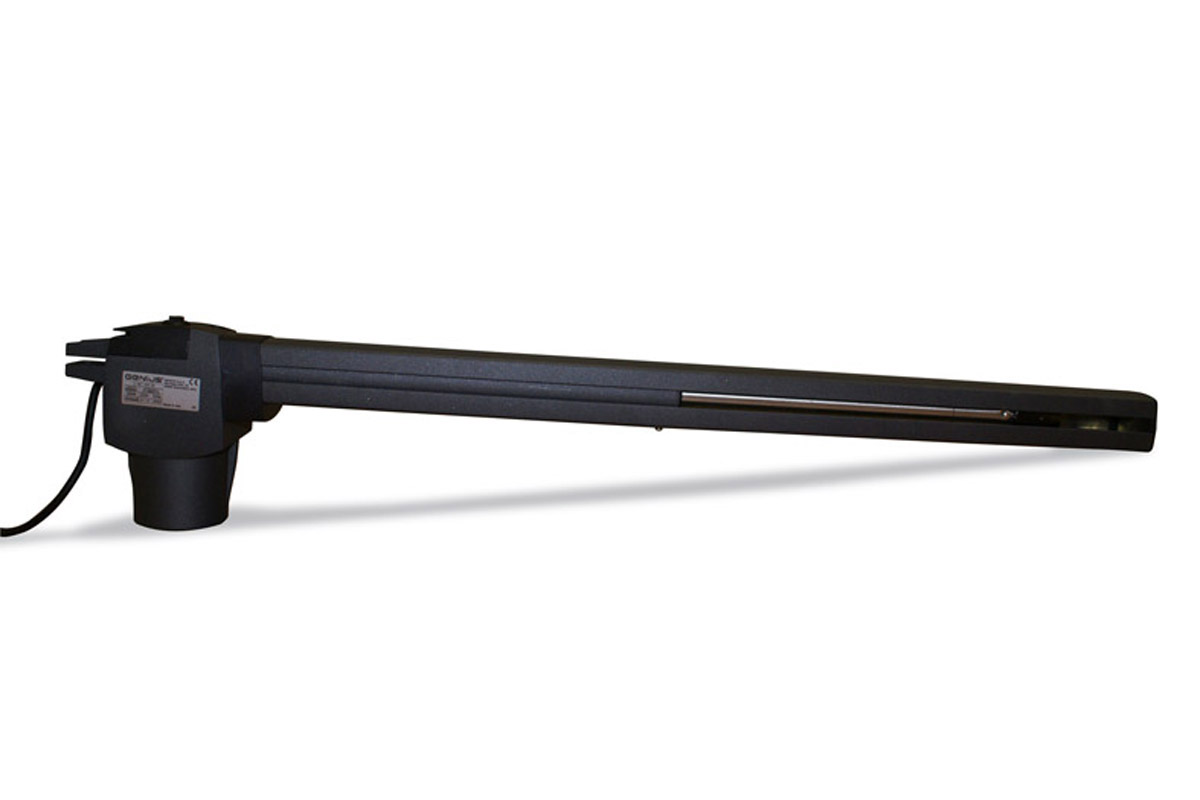

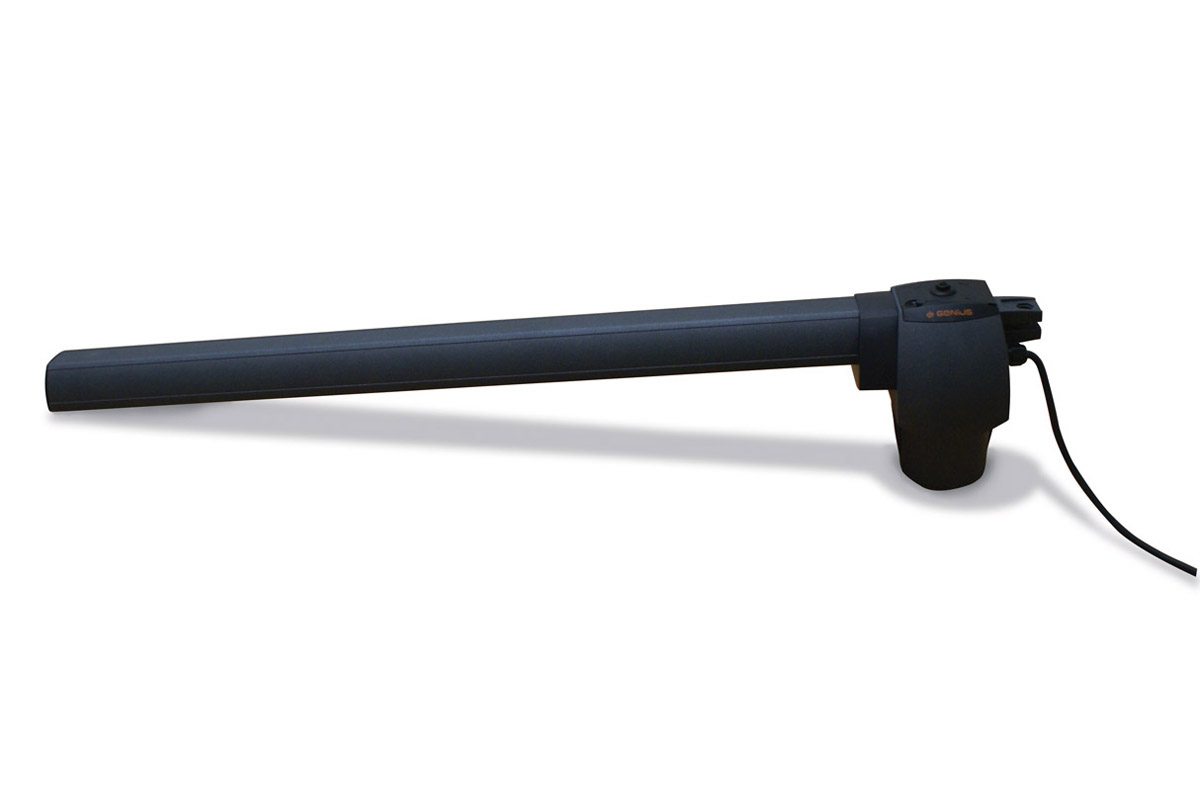

Привод для распашных ворот G-BAT324SX левый

50 050.00 Р
PRV-4
+

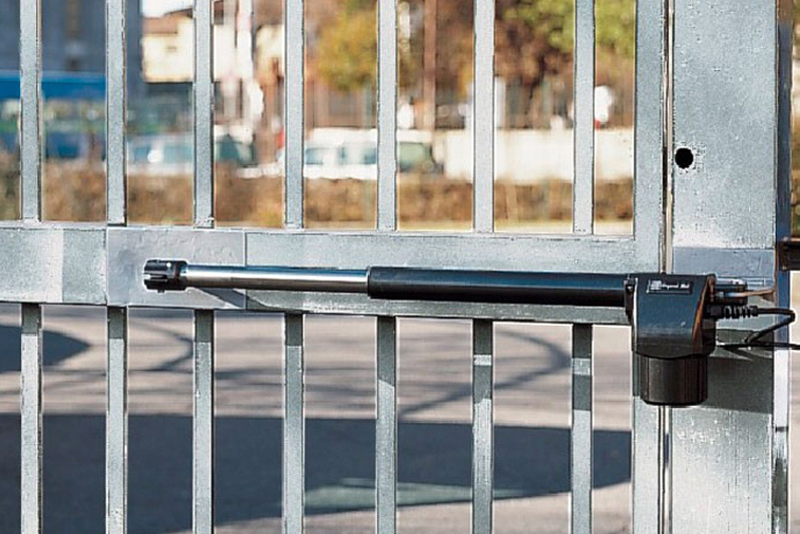

Привод для распашных ворот электромеханический 24В

Серия BAT - наиболее популярные и хорошо зарекомендовавшие себя приводы для распашных ворот. Модельный ряд представлен электромеханическими приводами линейного типа для автоматизации ворот с длиной створки до 3м. Приводы рассчитаны на среднюю и высокую интенсивность использования. Модели с ходом штока 300мм могут комплектоваться защитным кожухом (опция).

Конструктивные особенности

  • значительное усилие толкания и тяги
  • простота и надежность конструкции
  • надежная фиксация створок в закрытом состоянии без применения замка
  • разблокировка специальным ключом для аварийного открывания при пропадании напряжения
  • конструктивное различие на левый и правый приводы.

Технические характеристики G-BAT 324

Частота вращения двигателя, об/мин 1400
Температурная защита двигателя, °C 140
Емкость, мФ 8
Максимальное усилие, кг 350
Интенсивность использования, % 100
Количество циклов до 100 в час
Длина створки, мм 3
Конструктивный ход штока, мм 300
Скорость движения штока, см/с 1,6
Блок управления Brain 15 (6100263)
Класс защиты IP44
Напряжение питания, В 24
Потребляемый ток, A 3
Мощность, Вт 70
Рабочая температура, °C -40 .. +55
Масса, кг 6,5
Напряжение питания:
24 в
Мощность:
70 Вт
Количество циклов:
>100 в час
Ток:
3 А
Развиваемое усилие:
3000H
Конструктивный ход штока:
300 мм
Скорость движения штока:
1,6 см/с
Время открывания створки на 90 град:
18 с
Макс. ширина створки:
3 м
Блок управления:
JA574, JA592
Ветровая нагрузка:
средняя
Назначение:
универсальный
Интенсивность использования:
30 %
Диапазон рабочих температур:
-40..+55 град
Класс защиты:
IP44
Потребляемый ток:
1,2 А
Масса:
6,5 кг

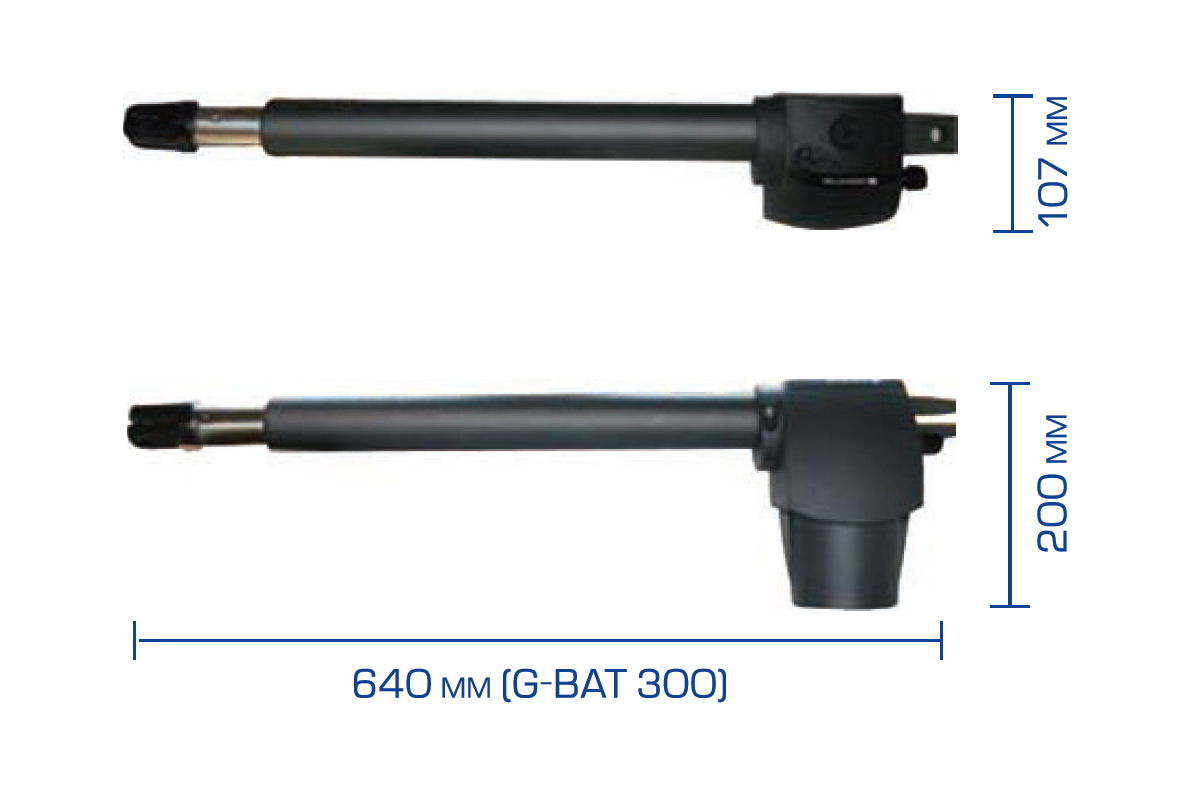

Габариты:
640x200x107 мм
Тип:
линейный

Инструкция по установке приводов серии G-BAT (g-bat.pdf, 1,011 Kb) [Скачать]

Презентация приводов G-BAT KIT (g-bat-kit.pptx, 6,448 Kb) [Скачать]

Запчасти к автоматике GENIUS (spares.pdf, 7,194 Kb) [Скачать]
